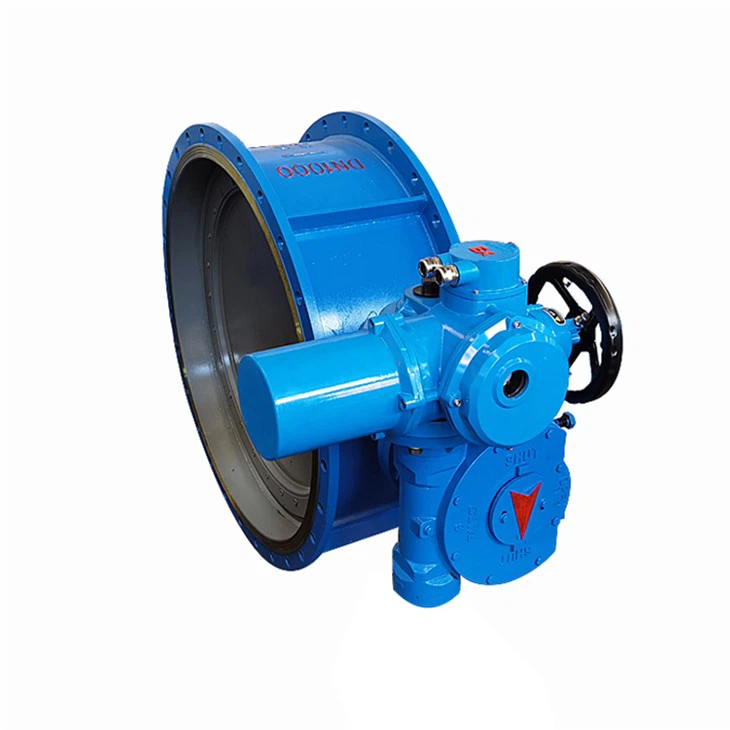

electric damper valve

Valv la douch elektrik se sitou ki fèt ak manifaktire ak yon nouvo estrikti nan plak papiyon liy ak kout estriktirèl asye plak soude. Li gen estrikti kontra enfòmèl ant, pwa limyè, enstalasyon fasil, ti rezistans koule, gwo volim koule, evite enfliyans nan ekspansyon tanperati ki wo, epi li se fasil yo opere. Pa gen okenn baton konekte, boulon, elatriye nan kò a, operasyon serye, lavi sèvis long. Li ka enstale nan plizyè pozisyon epi li pa afekte pa direksyon koule nan medyòm lan.

Fonksyon

electric damper valve

Ang ki soti nan konplètman ouvè a konplètman fèmen nan yon valv papiyon se nòmalman mwens pase 90 degre. Valv la papiyon ak papiyon tij tèt yo pa gen pwòp tèt ou - kapasite bloke. Yo nan lòd yo pozisyon plak la papiyon, yon bwat Kovèti pou vè k'ap manje kadav yo dwe enstale sou tij la valv. Itilize yon bwat Kovèti pou vè k'ap manje kadav pa ka sèlman fè plak la papiyon pwòp tèt ou - bloke epi yo sispann plak la papiyon nan nenpòt ki pozisyon, men tou amelyore pèfòmans nan opere nan valv la. Karakteristik nan tiyo papiyon endistriyèl: rezistans tanperati ki wo, segondè ranje presyon ki aplikab yo, gwo dyamèt nominal valv, kò valv ki fèt ak asye kabòn, ak bag plak sele valv te fè nan bag metal olye pou yo bag kawotchou. Gwo segondè - tanperati papiyon tiyo yo te fè nan soude plak asye ak yo sitou itilize nan kanal lafimen ak lè ak tuyaux gaz pou segondè - tanperati medya yo.

Prekosyon pou Valv douch

Pozisyon nan enstalasyon nan valv la papiyon douch nan rezo a tiyo ak Layout nan rezo a tiyo tou gen yon enpak sou itilize nan valv la. Tiyo ak gwo lafimen ak pousyè ki fèt ak yon antonwa fèmen nan fen a ouvèti valv oswa kwen an koneksyon valv. Retire regilye pousyè ka anpeche akimilasyon pousyè twòp, ki se benefisye nan wotasyon nan plak la papiyon. Plizyè pwoblèm yo ta dwe peye atansyon a lè enstale tiyo papiyon douch

1. Lè w ap itilize garnitur metal yo, yo dwe chay la dwe asire pou fè pou evite enfliyans nan tanperati a ak pwa mouri oswa estrès la ki te koze pa soude soti nan pote plis presyon nan valv la ak defòme valv la bride ak tiyo.

2. Lè valv la enstale nan yon tiyo long, yo ta dwe enstale yon ankadreman sipò.

3. Lè w ap enstale valv la, yo ta dwe peye atansyon a direksyon koule medyòm lan, konsa direksyon ouvèti plak papiyon an konsistan avèk direksyon koule nan mwayen tiyo a, ki se fezab nan pwòp tèt ou - efè netwayaj nan to koule mwayen . 4. ranfòse pwoteksyon an nan ensilasyon an Low - Tanperati akimilasyon pousyè adezif. Si tanperati miray tiyo a pi wo pase pwen lawouze asid nan gaz la fwit chemine, li ka evite kondansasyon nan vapè asid sou miray la tiyo chofe ak kontwole pousantaj la jenerasyon nan trioksid souf, se konsa valv la pral pi efikas.

Valv papiyon douch ka enstale nan pozisyon diferan depann sou konsepsyon an nan tiyo a, tankou orizontal, vètikal, ak nan kwen. Anjeneral, tiyo papiyon douch enstale sou tiyo vètikal yo gen pi bon rezilta epi yo gen mwens chans akimile pousyè, ki te swiv pa tiyo orizontal, ak kwen gen efè ki pi mal la. Kwen yo sou tou de bò nan Inlet la valv ak priz yo gen plis chans lakòz patipri koule ak blokaj pousyè, ak valv la opere koupl ap ogmante.

Ekspozisyon pwodwi

electric damper valve

Karakteristik nan actionneurs elektrik

Seri sa a aktè valv elektrik gen karakteristik sa yo:

• Konstriksyon kontra enfòmèl ant ak gaya, ki lejè.

• Wide ranje nan varyasyon koupl (milti - vire: 100-3500nm).

• Lojman anodize anodize anndan ak deyò ak kouch ekstèn tanperati ki wo penti pou itilize kont anviwònman endistriyèl grav.

• Ansyen itilize sele radial & o - bag ki bay pwoteksyon pou IP67 ki enpèmeyab ak si ou vle LP68.

• LSO5211 Creole.

• Li otomatikman idantifye ak korije faz yo. Pwoteksyon otomatik echèk faz pwoteje sekirite ekipman yo.

• serye sistèm koupl mekanik kap bay operasyon ki an sekirite nan kondisyon Surcharge.

• Gwo fenèt gwosè ak endikatè bay pi bon endikasyon pozisyon ki soti nan yon distans.

• Nimewo nan opsyon kontwòl pozisyon lokal yo bay fasil komisyonin ak operasyon jaden.

Estrikti pwodwi

Product structure

1. bwat tèminal

Bwat tèminal endepandan sele a asire entegrite sele a nan pati elektrik la nan actionneur elektrik la lè li fè sou - fil elektrik, ak satisfè eksplozyon an pwodwi - kondisyon prèv.

2. Estrikti sele

Aktuateur a adopte yon doub - estrikti konsepsyon sele asire ke actionneur a se konplètman ki enpèmeyab ak pousyè; Klas pwoteksyon pwodwi estanda a se IP67, ak klas ki pi wo a ka rive jwenn IP68.

3. Transmisyon pouvwa

Transmisyon pouvwa a nan actionneur a sèvi ak yon mekanis rediksyon presizyon ki gen ladan yon Kovèti pou vè k'ap manje kadav an kwiv ak yon vè k'ap manje kadav asye alyaj. Kovèti pou vè k'ap manje kadav la ak vè k'ap manje kadav kouri separeman nan grès, ki se apwopriye pou tanperati a anbyen maksimòm diferan ak maksimize lavi sa a ki sèvis.

4. koòdone pwodiksyon

Bride a aksyonè konfòm ak ISO5210/5211 (GB12222/12223) estanda, epi tou li bay entèfas bride ki konfòme li avèk JB2920 estanda, epi li ka espesyalman Customized dapre kondisyon kliyan.

5. Shell Anti - Kowozyon

Se sifas la deyò nan actionneur a pentire ak yon penti espesyal alyaj aliminyòm ak yon fim penti difisil ak adezyon fò. Li gen fò rezistans UV, rezistans korozyon ak plen gwo, ki ka complète amelyore lavi sa a ki sèvis ak pwòp tèt ou - netwayaj pwopriyete nan kouch a ak se apwopriye pou divès kalite anviwònman pwodiksyon piman bouk.

6. motè

Motè a adopte inèsi ki ba ak motè segondè koupl, ki ka byen vit rive nan koupl la pik apre motè a kòmanse, epi gen prèske pa gen okenn sou - mouvman lè pa eksite; Gen yon Capteur tanperati egzak nan motè a, ak sou - limit tanperati a mete nan sistèm kontwòl la pou fè pou evite domaj ki te koze pa surchof nan motè a.

7. Entèfas LCD

Koòdone nan LCD ka montre enfòmasyon tèks, eleman grafik ak karakteristik aksyonè.

8. Seleksyon mòd kontwòl

Chanjman selektif "Remote" - "sispann" - "lokal" enstale sou aparèy fonksyònman lokal la ka itilize pou mete kanpe operasyon aleka (kontwòl remote) oswa operasyon lokal (kontwòl lokal) oswa mòd sispann.

9. Operasyon elektrik lokal yo

Chanjman nan opere "Open" - "Fèmen" enstale sou aparèy la opere lokal yo ka itilize yo louvri oswa fèmen actuateur lokalman.

Elektrik ak kontwòl

Metòd kontwòl

Kontwòl lokal: Operasyon bouton, Operasyon Enfrawouj

DCS

Remote kontwòl oblije chanje: pasif kontak sèk, DC24V

Remote kontwòl analòg: DC4-20MA kontwòl ESD

Kontwòl operasyon tanzantan

De - kontwòl fil

FCS (sistèm kontwòl Fieldbus)

Sòti siyal

Sou - Off Kalite

6 kouche nan rezilta siyal kontak fiks, kontak si ou vle defini

Pèrsonalizasyon espesyal: dilatabl 4-pwen pwodiksyon siyal kontak

Kalite otobis

Kalite modulation

6 kouche nan rezilta siyal kontak fiks, kontak si ou vle defini

Feedback Analog: DC 4-20mA

Communication Protocol

Fonksyon kontwòl otobis:

Modil la kominikasyon adopte yon estrikti endepandan konbine sou tablo prensipal la satisfè bezwen yo nan medya kominikasyon diferan ak diferan sistèm pwotokòl kominikasyon. Aktyèlman sipòte pwotokòl kominikasyon gen ladan Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (si ou vle).

Enfrawouj fonksyon kontwòl remote:

Aktuateur a sèvi ak avanse teknoloji kontwòl enfrawouj, ki pèmèt moun - dyalòg machin nan yon fenèt dyalòg sele san yo pa louvri kouvèti a actuateur. Menm nan sitiyasyon ki gen danje ladan, kontwòl la intrinsèquement san danje ka san danje fè anviwònman paramèt ak operasyon aleka nan actionneur la.

Egzak mezi koupl ak pwoteksyon

Pwofesyonèl ki fèt nan sistèm mezi koupl asire pwoteksyon surcharge actionneur ak reyèl - siveyans tan nan chanjman koupl valv: (konfigirasyon estanda) Mezi koupl mekanik: tradisyonèl mekanis nan mekanik deklanche deklanche gen avantaj ki genyen nan matirite, estabilite ak disponiblite. Nou te optimisé ak modènize li ki baze sou koupl orijinal la, fè aparèy la koupl pi sansib ak lavi sèvis li yo anpil amelyore. (Si ou vle) Mezi elektwonik koupl: pa detekte reyèl la - tan aktyèl, vòltaj ak flux mayetik nan motè a, ak travay ak mikrokontroleur la pou kalkil konplè, se koupl la pwodiksyon egzat jwenn ak mezi kontinyèl se reyalize; Sistèm sa a pa bezwen konsidere mete mekanik, ki amelyore fyab la nan sistèm lan.

Mezi motè ak pwoteksyon

Surchofe: Lè tanperati a motè depase valè a pwoteksyon seri chofe, se motè a entèdi nan kouri, epi li se motè a chofe mesaj alam parèt. Surcharge ak kout sikwi: se kous la ki fèt ak Adi a presizyon vòltaj konvèsyon chip satisfè mezi a egzak nan yon pakèt domèn chanjman aktyèl; Karakteristik Surcharge Anti - reta ak kout - Pwoteksyon Awondisman satisfè estanda ki enpòtan yo.

Enstantane pwoteksyon ranvèse: Sèvi ak Enstantane ranvèse teknoloji kontwòl reta, lè actionneur a resevwa yon siyal operasyon ranvèse pandan operasyon, sistèm nan kontwòl ap fèmen premye, ak Lè sa a, fè aksyon an ranvèse apre yon reta yo anpeche domaj nan pati yo transmisyon mekanik.

Fren elektwonik: modulation actionneur elektrik la asire ke valv la sispann nan pozisyon an valv mete nan anviwònman zòn mouri ak fren elektwonik.

Plak koneksyon

Connection plate

Rale monte

Hoist

Espesifikasyon estanda

Klas pwoteksyon	Creole IP67
Ekipman pou pouvwa	Twa - Faz AC380V - --460V 50/60Hz sèl-faz: AC110V-AC220V DC24V AC24V 50/60Hz
Sik devwa (sou - Off)	S2-15 minit
Sik devwa (modulation)	S4, 25%
Klas izolasyon	F
Metòd kontwòl	Kontwòl lokal/DCS/FCS (Sistèm Kontwòl Fieldbus)
Pwoteksyon motè	Surchof/surcharge ak kout sikwi/enstantane ranvèse/pwoteksyon fren elektwonik
Pwoteksyon koupl	Mekanik koupl/pwoteksyon elektwonik koupl
Pwoteksyon konfiti	Bati - nan pwoteksyon chofe
Erè repetabilite	Mwens pase oswa egal a ± 1%
Limit erè debaz yo	Mwens pase oswa egal a 1%
Anviwònman zòn mouri	0.1% -9.9% reglabl
Kouch ekstèn	Penti tanperati ki wo
Tanperati anbyen	Creole: -20-+60 degre si ou vle: -40-+70 degre
Imidite anbyen	90%Rh Max (ki pa - kondanse)
Eksplozyon - klas prèv	Exdi, exdib II BT4, exdib II CT4 (Iecex/Atex)
Fonksyon	LCD Chinwa / angle fenèt ekspozisyon ak fonksyon operasyon lokal yo Sekans Self Faz Idantifye ak Pwoteksyon Dekoneksyon Faz Anviwònman enfrawouj ak kontwòl Fay pwòp tèt ou - Teknoloji Dyagnostik Modbus RTU, Profidbus DP, Hart, FF, Devicene (si ou vle)
Siyal	A: Remote kontak sèk pasif, siyal kout batman kè (inching) B: Remote kontak sèk pasif, siyal long batman kè (kenbe) C: siyal aktif DC24V D: aktif AC220V siyal E: Remote DC4-20MA siyal
Siyal fidbak	A: Louvri, fèmen, sispann siyal B: siyal fay C: siyal pozisyon valv (DC4-20MA, DC1-5V, DC0-10V) D: siyal kontwòl remote

Done teknik

Modèl	Randman koupl (Nm)	Randman vitès (r/min)	90 degre vwayaj tan (S)	Maksimòm dyamèt tij (mm)	Seleksyon nan Fryz actuateur Modèl	Motè pouvwa (KW)	Rated kouran (A)
Frydq10	100	1	15	28	Fryz5	0.12	0.57
FryDQ20	200	1	15	28	Fryz5	0.12	0.57
FryDQ30	300	1	15	28	Fryz5	0.12	0.57
Frydq60	600	1	15	42	Fryz5	0.12	0.57
Frydq90	900	0.75	20	42	Fryz10	0.25	1.03
Frydq120	1200	0.75	20	42	Fryz10	0.25	1.03
FryDQ200	2000	0.5	30	60	Fryz15	0.37	1.38
FryDQ250	2500	0.5	30	60	Fryz15	0.37	1.38
FryDQ300	3000	0.5	30	60	Fryz15	0.25	2.2
FryDQ400	4000	0.5	30	60	Fryz15	0.25	2.2
FryDQ500	5000	0.5	30	70	Fryz30	0.37	2.62
Frydq600	6000	0.5	30	80	Fryz30	0.37	2.62
FryDQ800	8000	0.45	35	100	Fryz45	0.25	4
FryDQ1000	10000	0.45	35	100	Fryz60	0.25	4.12
FryDQ1200	12000	0.45	35	100	Fryz60	0.37	4.12
Frydq1600	16000	0.4	38	120	Fryz90	0.37	5.25
FryDQ2000	20000	0.4	38	120	Fryz90	0.25	5.25
FryDQ3200	32000	0.3	50	160	Fryz120	0.25	7.9
FryDQ4000	40000	0.3	50	160	Fryz180	0.37	8.87
FryDQ5000	50000	0.26	58	160	Fryz250	0.37	12.05
FryDQ6300	63000	0.26	58	180	Fryz350	0.25	15.6
Frydq8000	80000	0.26	58	180	Fryz500	0.25	20.5
FryDQ12000	120000	0.24	63	220	Fryz500	0.37	20.5
FryDQ16500	165000	0.187	80	240	Fryz650	0.37	24

Dimansyon

FryDQ Trimès - Vire Dire

FRYDQ quarter-turn direct mounted electric actuator

Modèl	D	D1	N-M	d	N-b	Primè transmisyon mekanis	Wormgear rapò bwat	0-90 degre tan
FryDQ200	175	140	4-16	60	40	Z15-18	56:1/4	46
FryDQ300	210	165	4-20	60	45	Z20-18	49:1/5	40
FryDQ400	210	165	4-20	60	45	Z30-18	49:1/5	40
Frydq600	235	185	4-20	80	55	Z45-24	55:1/6	34
FryDQ800	235	185	4-20	100	55	Z60-24	55:1/6	34
FryDQ1000	300	254	8-16	100	70	Z60-24	67:1/8	42
Frydq1600	300	254	8-16	120	70	Z90-24	67:1/8	42
FryDQ2400	350	298	38	8-20	90	Z120-24	81:1/9	51
FryDQ3200	415	356	50	12-20	105	Z180-24	78:1/10	49
FryDQ4000	475	406	50	12-20	130	Z180-24	82:1/11	51
FryDQ6300	560	483	58	12-22	160	Z250-24	95:1/12	59
Frydq8000	650	590	58	12-27	170	Z350-18	100:1/13	63

Dimansyon koneksyon

FryDQ Trimès - Vire Foot - Plak monte elektrik actuateur

FRYDQ quarter-turn foot-plate mounted electric actuator

Modèl	B	B1	L	L1	d	H	H1	H2	D
Frydq10-40	250	214	160	100	18	150	150	/	18
Frydq60-180	300	264	180	120	18	200	200	/	18
Frtdq200	400	360	250	210	20	200	200	219	20
FryDQ300	500	440	260	215	22	280	250	237	30
FryDQ400	500	440	260	215	22	280	250	237	30
Frydq600	500	440	260	215	22	280	250	296	30
FryDQ800	500	440	260	215	22	280	250	296	30
FryDQ1000	600	540	315	265	26	315	300	346	34
Frydq1600	600	540	315	265	26	315	300	430	34
FryDQ2400	600	540	315	265	26	315	350	455	34
FryDQ3200	600	540	315	265	26	315	350	520	34
