Multi - Vire elektrik actuateur

MULTI-TURN ELECTRIC ACTUATOR

Vi dansanm

Dapre kondisyon ki nan ISO5210, milti - vire actionneurs ka kenbe tèt ak vyolans la soti nan valv la ak transmèt nan valv la yon koupl ki fè li Thorne omwen yon vire. Anjeneral, milti - vire actionneurs bezwen ranpli vire miltip, ak tiyo pòtay bezwen yo dwe ekipe ak leve tij. Yo mande pou milti - vire actionneurs fè vire miltip nan wotasyon. Se poutèt sa, milti - vire actionneurs yo ekipe ak rasin kre kondwi tij la valv pòtay. Yo opere tiyo pòtay, tiyo glòb, ak lòt tiyo pa koupl koupl. Manyèl operasyon nan tiyo lè l sèvi avèk handwheels se tou yon karakteristik estanda nan actionneurs. Inite kontwòl la trete done yo opere actionneur a nan direksyon yo ouvèti ak fèmen. Anjeneral, inite kontwòl la sèvi kòm yon koòdone elektrik ak sistèm nan fonksyone DCS, ekipe ak kontwòl lokal yo ak entegre nan actionneur la.

Karakteristik nan actionneurs elektrik

Seri sa a aktè valv elektrik gen karakteristik sa yo:

• Konstriksyon kontra enfòmèl ant ak gaya, ki lejè.

• Wide ranje nan varyasyon koupl.

• Lojman anodize anodize anndan ak deyò ak kouch ekstèn tanperati ki wo penti pou itilize kont anviwònman grav endistriyèl.

• Ansyen itilize sele radial & o - bag ki bay pwoteksyon pou IP68 ki enpèmeyab.

• Li otomatikman idantifye ak korije faz yo. Pwoteksyon otomatik echèk faz pwoteje sekirite ekipman yo.

• serye sistèm koupl mekanik kap bay operasyon ki an sekirite nan kondisyon Surcharge.

• Gwo fenèt gwosè ak endikatè bay pi bon endikasyon pozisyon ki soti nan yon distans.

• Nimewo nan opsyon kontwòl pozisyon lokal yo bay fasil komisyonin ak operasyon jaden.

Avantaj pwodwi yo

Bezwen diversifiée

Sit teknoloji pwosesis la nan sipòte tuyaux ak tiyo otomatik yo nan tout mond lan. Se pa sèlman sit la ak kalite valv yo se faktè enpòtan nan seleksyon an nan actionneurs elektrik, men tou, anviwònman an klima nan sou - operasyon sit se kritik. Fry - Yon actionneurs elektrik garanti sèvis ki an sekirite ak serye nan divès kondisyon anviwònman ekstrèm.

Pèfòmans siperyè

Multi turn electric actuator

Asirans Kalite

Se sèlman lè tout sou - ekipman sit bay sèvis serye pandan tout lavi li yo ka tout sit la pwosesis dwe efikas, ékonomi ak an sekirite.

Peryòd garanti long

Multi turn electric actuator

Fonksyon prensipal yo

Klas pwoteksyon

Pwoteksyon sele a konfòm ak estanda EN 60529 la ak nivo pwoteksyon an te modènize IP68. IP68 vle di ke li ka benyen nan dlo nan yon pwofondè de 8 mèt pou jiska 96 èdtan. Pandan peryòd imèsyon an, 10 operasyon ka fèt.

Tanperati anbyen

Sou - Off Kalite

Estanda -40 degre ~ +80 degre

Si ou vle -60 degre ~ +60 degre

Kalite modulation

Estanda -40 degre ~ +60 degre

Si ou vle -60 degre ~ +60 degre

Nou ka satisfè pi laj kondisyon espesyal tanperati anbyen.

Pwoteksyon Kowozyon

Nivo segondè pwodwi a nan pwoteksyon korozyon detèmine durability li yo. Sistèm pwoteksyon korozyon an baze sou tretman chimik ak chak eleman se poud - kouvwi nan de kouch. Selon klasifikasyon korozivite a dapre ISO 12944-2, nou ofri divès klas pwoteksyon korozyon pou adapte diferan anviwònman aplikasyon yo.

Eksplozyon - klas prèv

Prensip la nan eksplozyon - konsepsyon ekipman prèv se ke ekipman nan tèt li pa pral vin yon sous ignisyon nan yon anviwònman eksplozif, ni li pral pwodwi etensèl oswa chofe sifas la eksplozyon an - klas prèv se exdeii CT4/T3GB; Exd iicT4/t3gb

Alantou

Geri kouch ajan

Kouch fonksyonèl ogmante Adhesion nan penti sou sifas la kavite

Premye kouch kouch poud

Kouch sa a se yon epoksidik - ki baze sou kouch poud. Kouch sa a asire pi bon adezyon ant sifas koki a fini ak kouch la

Dezyèm kouch kouch poud

Kouch sa a se yon an poliyiretàn - kouch poud ki baze sou. Kouch sa a se baryè prensipal la kont korozyon soti nan pwodwi chimik ak dezagregasyon.

Lakwa poud optimize - metòd geri espre kreye pi bon rezistans korozyon.

Mòd kontwòl

Kontwòl ekstèn Tout siyal aksyonè, tankou siyal switch limit, siyal switch koupl, motè pwoteksyon tèmik ak pozisyon valv, yo ka transmèt nan aparèy la kontwòl ekstèn pou plis pwosesis. Lè konsepsyon achitekti lojik kontwòl la, li nesesè pou konsidere konplètman mekanis pwoteksyon ki nesesè yo epi minimize tan reta a.

Se aparèy la kontakteur itilize kontwole operasyon an nan motè a enstale nan aparèy la kontwòl ekstèn ak ki konekte nan actionneur a atravè yon kab.

Lè yon koòdone operasyon kontwòl lokal yo mande yo, yo ta dwe koòdone nan operasyon kontwòl lokal yo dwe enstale tou pre actionneur a ak entegre ak aparèy la kontwòl ekstèn.

Entegre kontwòl

Lè se aksyonè a mache sou li a, actuateur a ak inite kontwòl entegre ka opere pa eleman yo opere nan kontwòl lokal la. Se inite a kontwòl konplètman adapte ak actionneur la. Ka actuateur a dwe mete kanpe sou sit san yo pa konekte nan sistèm nan DCS. Se sèlman transmisyon an ak echanj nan kòmandman opere ak siyal fidbak yo gen obligasyon ant sistèm nan kontwòl ak actionneur la. Sou - koupe kontwòl motè a fini imedyatman nan aparèy la.

Fieldbus

Itilizasyon câbles otobis yo ka sove anpil espas nan kabinè kontwòl la, epi li pi evidan ke koneksyon liy siyal tradisyonèl ak pwodiksyon liy lan demode. Itilize de câbles - Cables senplifye faz komisyonin lan epi redwi anpil pri nan câbles nan jaden distans -.

Yon lòt gwo avantaj nan teknoloji Fieldbus se transmisyon antretyen prevantif ak enfòmasyon dyagnostik nan sal kontwòl la. Se poutèt sa, teknoloji Fieldbus entegre tout aparèy Fieldbus nan sistèm nan jesyon byen sipòte mezi yo pwoteksyon sekirite nan itilizasyon aparèy jaden. Actionneurs ekipe ak inite entèlijan kontwòl entegre ka aplike nan divès kalite estanda komen nan sistèm Fieldbus nan automatisation pwosesis.

Multi turn electric actuator

Espesifikasyon estanda

Klas pwoteksyon	Creole IP68
Ekipman pou pouvwa	Twa - Faz AC380V - --460V 50/60Hz sèl-faz: AC110V-AC220V DC24V AC24V 50/60Hz
Sik devwa	S4, 25%
Klas izolasyon	F
Metòd kontwòl	Kontwòl lokal/DCS/FCS (Sistèm Kontwòl Fieldbus)
Pwoteksyon motè	Surchof/surcharge ak kout sikwi/enstantane ranvèse/pwoteksyon fren elektwonik
Pwoteksyon koupl	Mekanik koupl/pwoteksyon elektwonik koupl
Pwoteksyon konfiti	Bati - nan pwoteksyon chofe
Erè repetabilite	Mwens pase oswa egal a ± 1%
Limit erè debaz yo	Mwens pase oswa egal a 1%
Anviwònman zòn mouri	0.1% -9.9% reglabl
Kouch ekstèn	Penti tanperati ki wo
Tanperati anbyen	Creole: -20-+60 degre si ou vle: -40-+70 degre
Imidite anbyen	90%Rh Max (ki pa - kondanse)
Eksplozyon - klas prèv	Exdi, exdib II BT4, exdib II CT4 (Iecex/Atex)
Fonksyon	LCD Chinwa / angle fenèt ekspozisyon ak fonksyon operasyon lokal yo Sekans Self Faz Idantifye ak Pwoteksyon Dekoneksyon Faz Anviwònman enfrawouj ak kontwòl Fay pwòp tèt ou - Teknoloji Dyagnostik Modbus RTU, Profidbus DP, Hart, FF, Devicene (Si ou vle)
Siyal	A: Remote kontak sèk pasif, siyal kout batman kè (inching) B: Remote kontak sèk pasif, siyal long batman kè (kenbe) C: siyal aktif DC24V D: aktif AC220V siyal E: Remote DC4-20MA siyal
Siyal fidbak	A: Louvri, fèmen, sispann siyal B: siyal fay C: siyal pozisyon valv (DC4-20MA, DC1-5V, DC0-10V) D: siyal kontwòl remote

Done teknik

Multi - Vire actionneurs elektrik pou sou - Off Kalite ak 1-faz motè AC

Modèl	Vitès pwodiksyon Raton.		Koupl Rang Nm		Nimewo nan Kòmanse Max. 1/h	Atachman valv			Men		Pwa Kg
Modèl	50hz	60Hz	Min.	Max.	Nimewo nan Kòmanse Max. 1/h	Creole ISO5210	Chwa DIN3210	Max.ΦRising tij mm	Φ mm	Rediksyon relasyon	Pwa Kg
FRYA-07.2	4	4.8	10	30	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1
	63	75			30					11:1
	90	108								8:1
	125	150								5.5:1
	180	216		25						4:1
FRYA-07.6	4	4.8	20	60	60	F07 F10	G0	26 34	160	11:1	21
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	28
	45	54								8:1	28
	63	75			30					11:1	37
	90	108								8:1
	125	150								5.5:1
	180	216		50						4:1
FRYA-10.2	4	4.8	40	120	60	F10	G0	40	200	11:1	28
	5.6	6.7								8:1	28
	8	9.6								11:1	31
	11	13								8:1
	16	19								11:1
	22	26								8:1
	32	38								11:1	40
	45	54			30					8:1	40
	63	75								11:1	43
	90	108								8:1
	125	150								5.5:1
	180	216		100						4:1
FRYA-14.2	4	4.8	100	250	60	F14	G1/2	58	315	11:1	59
	5.6	6.7								8:1
	8	9.6								11:1
	11	13								8:1
	16	19			30					11:1	61
	22	26								8:1	61
	32	38								11:1	63
	45	54								8:1	63
FRYA-14.6	4	4.8	200	500	60	F14	G1/2	58	400	11:1	63
	5.6	6.7		500	60					8:1
	8	9.6		400	30					11:1
	11	13								8:1
	16	19								11:1	66
	22	26								8:1	66

Multi - Vire actionneurs elektrik pou sou - Off Kalite ak 3-faz motè AC

Modèl	Randman vitès raton.	Ranje koupl Nm	Nominal pouvwa Kw	Vitès raton.	Nominal kouran A	Max. kouran A	Apati kouran A	Pwoteksyon kont. Anviwònman aparèy
FRYA-07.2	4	30	0.02	1400	0.4	0.3	1.1	0.3
	5.6		0.02	1400	0.4	0.4	1.1	0.4
	8		0.04	1400	0.4	0.4	1.1	0.4
	11		0.04	1400	0.4	0.5	1.1	0.5
	16		0.06	2800	0.6	0.6	2.0	0.6
	22		0.06	2800	0.6	0.7	2.0	0.7
	32		0.10	1400	1.0	1.0	2.5	1.0
	45		0.10	1400	1.0	1.1	2.5	1.1
	63		0.20	2800	0.8	1.3	4.6	1.3
	90		0.20	2800	0.8	1.4	4.6	1.4
	125		0.30	2800	0.9	1.6	4.6	1.6
	180	25	0.30	2800	0.9	1.7	4.6	1.7
FRYA-07.6	4	60	0.03	1400	0.4	0.4	1.1	0.4
	5.6		0.03	1400	0.4	0.5	1.1	0.5
	8		0.06	1400	0.6	0.7	1.7	0.7
	11		0.06	1400	0.6	0.7	1.7	0.7
	16		0.12	2800	0.7	0.9	3.2	0.9
	22		0.12	2800	0.7	1.1	3.2	1.1
	32		0.20	1400	1.7	2.0	4.8	2.0
	45		0.20	1400	1.7	2.1	4.8	2.1
	63		0.40	2800	1.7	2.4	9.5	2.4
	90		0.40	2800	1.7	2.6	9.5	2.6
	125		0.50	2800	1.8	3.2	9.5	3.2
	180	50	0.50	2800	1.8	3.4	9.5	3.4
FRYA-10.2	4	120	0.06	1400	0.5	0.6	2.1	0.6
	5.6		0.06	1400	0.5	0.6	2.1	0.6
	8		0.12	1400	1.1	1.2	3.2	1.2
	11		0.12	1400	1.1	1.3	3.2	1.3
	16		0.25	2800	1.4	1.6	4.7	1.6
	22		0.25	2800	1.4	1.9	4.7	1.9
	32		0.40	1400	2.6	2.7	8.9	2.7
	45		0.40	1400	2.6	3.2	8.9	3.2
	63		0.70	2800	3.2	3.8	17	3.8
	90		0.70	2800	3.2	4.2	17	4.2
	125		1.00	2800	3.7	5.5	17	5.5
	180	100	1.00	2800	3.7	5.8	17	5.8
FRYA-14.2	4	250	0.12	1400	0.5	0.8	2.9	0.8
	5.6		0.12	1400	0.5	1.1	2.9	1.1
	8		0.25	1400	1.1	1.7	5.5	1.7
	11		0.25	1400	1.1	1.8	5.5	1.8
	16		0.45	2800	1.6	3.2	9.5	3.2
	22		0.45	2800	1.6	3.7	9.5	3.7
	32		0.75	1400	2.6	4.2	17	4.2
	45		0.75	1400	2.6	5.3	17	5.3
	63		1.40	2800	4.9	7.4	40	7.4
	90		1.40	2800	4.9	9.5	40	9.5
	125		1.80	2800	5.6	12	50	12
	180	200	1.80	2800	5.6	12	50	12
FRYA-14.6	4	500	0.20	1400	0.9	0.9	5.5	0.9
	5.6		0.20	1400	0.9	1.1	5.5	1.1
	8		0.40	1400	1.8	3.2	9.8	3.2
	11		0.40	1400	1.8	3.7	9.8	3.7
	16		0.80	2800	3.8	5.3	19	5.3
	22		0.80	2800	3.8	5.8	19	5.8
	32		1.60	1400	5.6	7.9	40	7.9
	45		1.60	1400	5.6	9.5	40	9.5
	63		3.00	2800	9.5	14	61	14
	90		3.00	2800	9.5	17	61	17
	125		3.30	2800	10	22	61	19
	180	400	3.30	2800	10	23	61	19
FRYA-16.2	4	1000	0.40	1400	1.5	2.8	11	2.8
	5.6		0.40	1400	1.5	3.1	11	3.1
	8		0.80	1400	2.9	5.3	23	5.3
	11		0.80	1400	2.9	5.8	23	5.8
	16		1.50	2800	5.9	9.5	42	9.5
	22		1.50	2800	5.9	11	42	11
	32		3.00	1400	8.9	14	63	14
	45		3.00	1400	8.9	17	63	17
	63		5.00	2800	12	26	120	26
	90		5.00	2800	12	32	120	26
	125		6.00	2800	13	37	120	26
	180	800	6.00	2800	13	47	120	26

Dimansyon

Multi turn electric actuator dimensions

Ekspozisyon pwodwi

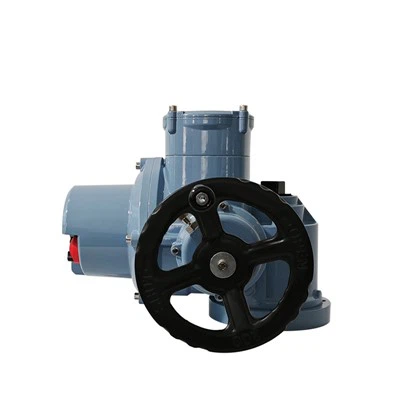

Multi turn electric actuator

Pwodwi reyèl piki

Multi turn electric actuator

Konpayi Entwodiksyon

Te fonde an 2014, Freya sitou kontra nan tiyo, actionneurs, actionneurs valv elektrik, tiyo elektrik ak lòt pwodwi kontwòl likid ak sèvis yo. Li konsantre sou jaden an endistri pwosesis e li te depi lontan te angaje nan bay solisyon pwofesyonèl kontwòl likid pou endistri pwosesis tankou elektrisite, asye, materyèl bilding, ak tretman dlo. Selon kondisyon travay aktyèl yo, atravè sondaj sou jaden nesesè ak divilgasyon teknik, li bay kliyan ki gen seleksyon san danje, ékonomi, ak zanmitay anviwònman an ak konsepsyon, entèdi founiti ak gid enstalasyon ak komisyonin an akò ak kondisyon kontra, ak men sou pou itilize lè estanda yo yo satisfè. Konpayi an te toujou konsantre sou amelyore kapasite inovasyon li yo, e li te reyalize yon seri de rezilta inovatè pa ogmante R & D envestisman ak entwodwi teknoloji. Nan kèk ane ki sot pase yo, konpayi an te aplike avèk siksè pou ki pa {{5} Reyalizasyon inovatè sa yo te amelyore konpetitivite debaz konpayi an.
