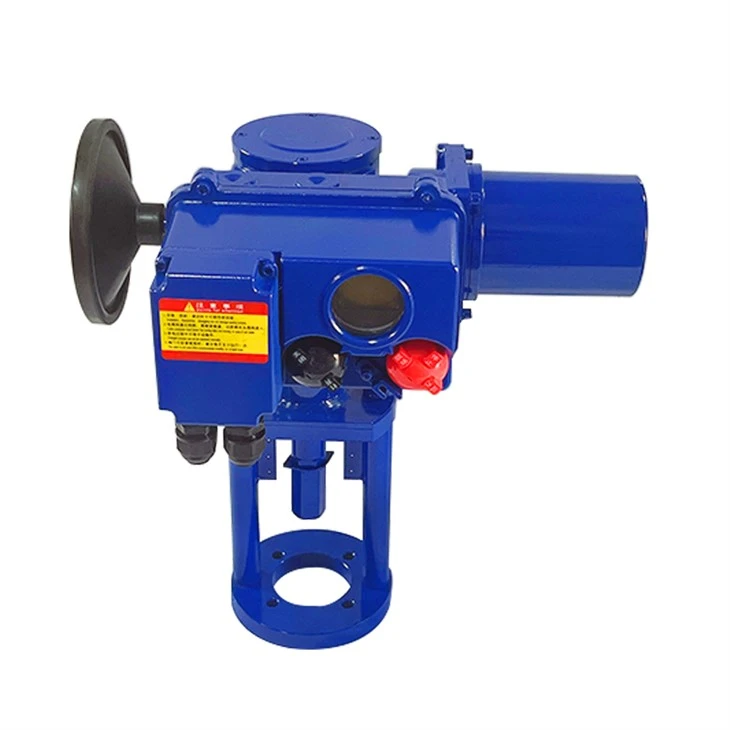

ZB + Z250K/F lineyè vire elektrik actuator

ZB + Z250K/F lineyè vire elektrik actuator
Detay yo:
Pwensipal paramèt teknik yo
1.Output siyal: 4 ~ 20mA enpedans 25011, siyal pwodiksyon: 4〜20mA enpedans mwens pase oswa egal a 750Ω
2.Zòn mouri (sansiblite): 0.3〜3% kontinyèlman reglabl
3.Erè de baz: -+1%1 -+1.5%
4.Retounen diferans: W + l%
5.Damping karakteristik: pa gen okenn balanse (zewo sik balanse)
6.Power ekipman pou: sèl faz; 220V (230v)〜・+10% 50HZ twa-faz 380V (440V) - +10% 50HZ
Nivo 7.Protection: IP67
8. Tanperati anviwònman an: -20〜70 degre
9.Imidite anviwònman an: mwens pase oswa egal a 95%
10.Aksyon frekans: 600 fwa pa èdtan, 50% sistèm k ap travay
Voye rechèch
Dekri teren
Voye rechèch

lineyè-vire actuator elektrik

product-615-574

Aktuateur lineyè-vire a bay fòs pouse-rale ak deplasman lineyè. Sitou itilize pou sèl ak doub chèz reglemante valv, valv manch rad, elatriye.



Fonksyon divèsite

1. Pwoteksyon sou koupl: actuator a gen yon mekanis pou mezire pwoteksyon sou koupl, ki ka mezire avèk presizyon fòs aji valv la. Lè koupl la aji depase ranje a, switch la sou-koupl ap aji, ak kous la kontwòl ap sispann operasyon an nan direksyon an ak pwodiksyon siyal la. Lè motè a sispann, valv la ak actuator la pral pwoteje.

2. Pwoteksyon motè surchof: Gen yon relè tèmik andedan motè a, ak motè a pral otomatikman koupe ekipman pou pouvwa a lè motè a anòmal chofe.

3. Pwoteksyon elektrik: D 'ak chanèl pwodiksyon yo tout optik izole.

4. Limit pwoteksyon: Pozisyon valv la detekte pa yon potansyomèt presizyon, ak kat kam reglabl poukont yo enstale sou mekanis pou kontwole pozisyon limit anwo ak pi ba actuator la.

5. Off pwoteksyon siyal: actuator regilasyon an gen yon kous deteksyon siyal. Si opinyon oswa pwodiksyon an dekonekte, actuator a ka kenbe gou orijinal li epi kouri nan pozisyon ijans konplètman fèmen oswa konplètman louvri.

6. Off pouvwa pwoteksyon: SE actuator se mekanikman pwòp tèt ou-bloke, ak actuator a sispann an plas nan evènman an nan yon echèk kouran.

7. Hand:wou operasyon: Drive handwheel bay operasyon manyèl ijans nan ka ta gen echèk pouvwa oswa echèk actuator.

8. Elektrik frenaj fonksyon: actuator modulation a gen fonksyon fren elektrik pou anpeche enpak sou valv la lè inèsi motè a twò gwo epi amelyore presizyon kontwòl la.

9. Segondè koupl ki ba inèsi motè: Motè endiksyon yon sèl-faz oswa twa-faz konplètman fèmen ekirèy-kaj ak gwo koupl kòmanse, ki ba inèsi wotasyon ak ti aktyèl kòmanse.

10. Pozisyon endikatè: pozisyon an endike ke pwodiksyon aktyèl la se 4 ~ 20mADC. Enpedans pwodiksyon Mwens pase oswa egal a 75Ω, pwodiksyon aktyèl konstan.



Ranje aplikasyon

Ti koupl trimès-vire actuator: QS,QA,QB
Koupl: 60Nm ~ 800Nm

Pousantaj chaj motè 30% ~ 50%

Nivo pwoteksyon P65

Bride koneksyon an konfòme ak estanda lSO a, epi baz la ka ekipe ak yon charnyèr esferik.

Mòd kontwòl: (Entegral) on-off kalite, entegre (entelijan) modulation



Multi-vire + RR bwat: ZB + RR, ZC + RR

Koupl: 2KNm ~ 8KNm

Vitès wotasyon: 4 ~ 36r / min

Bride koneksyon an konfòm ak estanda lSO ak estanda JB-2920

Pouvwa: 220V/380V 50Hz

Pousantaj chaj motè 30%- 50%

Nivo pwoteksyon: IP65

Mòd kontwòl: (Entegral) on-off kalite, entegre (entelijan) modulation



Multi-vire + ZR bwat: ZC + ZR, ZD + ZR
Koupl: 2KNm ~ 6KNm

Vitès wotasyon: 4 ~ 36r / min

Bride koneksyon an konfòm ak estanda lSO ak estanda JB-2920
Pouvwa: 220V/380V 50Hz

Pousantaj chaj motè 30%--50%

Nivo pwoteksyon P65

Mòd kontwòl: (Entegral) on-off kalite, entegre (entelijan) modulation



SKD milti-vire: ZB + RSD bwat

Koupl: 1.2KNm ~ 16KNm
Bride koneksyon an konfòm ak estanda lSO ak estanda JB-2920

Pouvwa: 220V/380V50Hz

Pousantaj chaj motè 50%

Nivo pwoteksyon lP65

Mòd kontwòl: (Entegral) on-off kalite, entegre (entelijan) modulation



Multi-vire + lineyè-inite: ZS + Z, ZA + Z, ZB + Z

Poussée: 2.5KNm ~ 400KNm
Konjesyon serebral 10 ~ 500 mm
Bride koneksyon an konfòm ak estanda lS05200 la
Pouvwa 220/380V 50Hz
Pousantaj chaj motè 50%

Nivo pwoteksyon lP65

Mòd kontwòl: entelijan (entelijan) modulation



Multi-vire + RS bwat: ZA, ZB, ZC + RS

Koupl: 1KNm ~ 60KNm
Pouvwa: 220/380V 50Hz

Pousantaj chaj motè 30% ~ 50%

Nivo pwoteksyon P65

Bride koneksyon an konfòm ak: lS05200 estanda

Ka baz la dwe ekipe ak yon charnyèr esferik

Mòd kontwòl: (entegral) on-off kalite, entegre (entelijan) modulation



Done teknik

Modèl

Konjesyon Serebral

mm

Pouse KN

Vitès Mm/s

Tij koneksyon twou

F

Twou koneksyon enstalasyon tiyo

Twou koneksyon bride

Konekte boulon oles

Longè tij arbr

Paramèt motè

4 klas pouvwa motè

Single / twa kòmanse aktyèl

Single/twa aktyèl k ap travay

ZS+Z25/FK

ZS+Z40/FK

6-25

40

2.5

4.0

0.4

M8*1.25

M12*1.25

Φ80

Φ105

Φ60

Φ80

φ11

4-φ12

100

135

40

0.5

/0.3

0.5

/0.2

ZA+Z64/K

ZA+Z64/F

6-25

40

60

100

6.4

0.6

1.2

1.8

M8*1.25

M12*1.25

M16*1.5

Φ80

Φ105

Φ118

Φ60

Φ80

Φ95

2-φ11

4-φ12

4-φ14

100

135

160

65

0.9

/0.4

0.8

/0.3

ZA+Z100/K

ZA+Z100/F

6-25

40

60

100

10

0.6

1.2

1.8

M8*1.25

M12*1.25

M16*1.5

M20*1.5

Φ80

Φ105

Φ118

Φ135

Φ60

Φ80

Φ95

Φ100

2-φ11

4-φ12

4-φ14

4-φ18

100

135

135

160

100

1.3

/0.55

1.0

/0.4

ZA+Z160/K

ZA+Z160/F

25w

40

60

100

16

1.2

1.8

M10*1.25

M12*1.25

M16*1.5

M20*1.5

Φ80

Φ105

Φ118

Φ135

Φ60

Φ80

Φ95

Φ100

2-φ11

4-φ12

4-φ14

4-φ18

100

135

135

160

160

1.8

/0.7

1.2

/0.5

ZA+Z250/K

ZA+Z250/F

40

60

100

25

1.4

M20*1.5

M27*2

Φ135

Φ100

6-φ18

135

135

160

250

2.4

/1.2

2.0

/1.0

ZB+Z400/K

ZB+Z400/F

40

60

100

40

1.4

M20*1.5

M27*2

Φ135

Φ100

6-φ18

135

135

160

400

4.8

/1.5

1.8

/1.2

ZB+Z1000/K

ZB+Z1400/F

40

60

100

100

140

1.8

M42*3

Φ165

Φ130

4-φ22

135

135

160

650

1.7

1.4



Paramèt teknik

Paramèt teknik

Motè AC twa-faz

Single faz AC motè

Estanda vòltaj

Ranje fluctuation vòltaj

Paramèt motè

Kalite motè

Nivo poze sele

Metòd refwadisman

Klas izolasyon

Koneksyon elektrik

Kòmanse mod

Kalite chaj

Deteksyon wotasyon

Pwoteksyon motè surchof

Fonksyon fren

50Hz:380V,400V,415V,500V

60Hz: 440V, 460V

±10%

1) Gade fèy done teknik/elektrik

Motè ekirèy-kaj (motè sèrvo karakteristik mou)

IP65 (apre yo fin monte sou actuator la)

Dissipasyon chalè sifas (IC40 selon IEC34-6)

Klas F (dapre IEC85), apwopriye pou koneksyon tèminal klima twopikal;

Dirèkteman kontwole ekipman pou pouvwa S2- 20min; S4-50%, S4-100%

Tanpri, al gade nan tablo paramèt la pou maksimòm tan demaraj akseptab nan kalite modulation la

Sens goch ak envers (ranvèse)

Thermistor

Fyab ak reglabl dinamik frenaj elektrik

50Hz; 220V, 240V

60Hz; 110V, 120V

±10%

Gade fèy done teknik/elektrik

Motè ekirèy-kaj (motè sèrvo karakteristik mou)

IP65 (apre yo fin monte sou actuator la)

Dissipasyon chalè sifas (IC40 selon IEC34-6)

Klas F (dapre IEC85) pou koneksyon blòk tèminal klima twopikal; koneksyon plug-in

Dirèkteman kontwole ekipman pou pouvwa a

S2-20min;S4-50%

Tanpri, al gade nan tablo paramèt la pou maksimòm tan demaraj akseptab nan kalite modulation la

Gade tab paramèt pou konfigirasyon kondansateur kòmanse

Sens goch ak envers (ranvèse)

Thermistor

Fyab ak reglabl dinamik frenaj elektrik





Paramèt teknik prensipal yo

1. Sòti siyal: 4 ~ 20mA enpedans 250Ω, siyal pwodiksyon: 4 ~ 20mA enpedans mwens pase oswa egal a 750Ω

2. zòn mouri (sansibilite): 0.3 ~ 3% kontinyèlman reglabl.

3. Erè debaz: -+1%:-+1.5%

4. Diferans retounen: Mwens oswa egal a -+1%

5. Karakteristik tranpaj: pa gen okenn balanse (zewo sikilasyon balanse)

6. Ekipman pou pouvwa: sèl faz; 220V (230v) ~ -+10% 50HZ

twa-faz 380V (440V) ~ -+10% 50HZ

7. Nivo pwoteksyon: IP67

8. Tanperati anviwònman an: -20 degre ~ 70 degre

9. Anviwònman imidite: mwens pase oswa egal a 95%

10. frekans aksyon: 600 fwa pa lè, 50% travay sistèm



Prezantasyon pwodwi




Kalifikasyon konpayi an




Baj popilè: zb + z250k / f lineyè vire elektrik actuator, Lachin, manifaktirè, founisè, faktori, achte, pri, sitasyon
