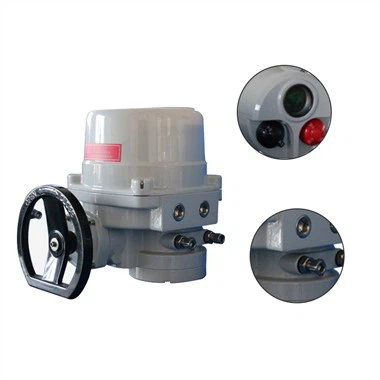

Trimès-vire elektrik Actuator

product-314-351

Karakteristik pwodwi

★Pwodui sa a ka aksepte yon varyete siyal antre tankou 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5} }}v, elatriye, ki bon pou koneksyon ak òdinatè ak enstriman reglemante.

★Feedback deteksyon eleman Yon pèfòmans-wo potansyomèt plastik kondiktif ak kapasite dekonpozisyon 1/250 yo itilize amelyore presizyon nan kontwòl nan actuator la.

★Avèk fonksyon servo otomatik, manyèl, manyèl mou ak kontwòl manyèl difisil ka reyalize san anplifikatè servo adisyonèl.

★ Ekipe ak yon setter ekstèn. Setter la ka branche oswa san fil, epi li se pratik yo mete ak ajiste paramèt yo nan actuator a san yo pa chanje okenn fil elektrik. Tankou: ajisteman nan ranje konjesyon serebral, seleksyon siyal opinyon, konvèsyon nan aksyon pi devan ak ranvèse, pwen zewo nan fidbak pozisyon, koreksyon nan seri konplè, anviwònman nan limit anwo ak pi ba, elatriye, ak fonksyon alam ka ajoute tou.

★Avèk yon opinyon switch (siyal kontak pasif) Kòm ekstèn men, otomatik chanje.

★Ak plizyè chanèl valè chanjman kontak pwodiksyon (wo ak ba nivo reglabl) Yo se alam pouvwa-off, alam sou-koupl, maksimòm alam limit anwo, maksimòm alam limit pi ba, manyèl ak otomatik chanjman eta pwodiksyon kontak, ak dekoneksyon siyal opinyon. alam.

★Lè siyal koupe a antre, li ka konplètman louvri, konplètman fèmen, konsève oswa mete nan nenpòt valè ant 0-100% pa itilizatè a.

★Switch limit anwo ak pi ba yo itilize nan pyès ki nan konpitè, se konsa ke actuator a gen doub pwoteksyon.

★Avèk fonksyon manyèl mou, li pi bon pou antretyen ak debogaj.

★Siyal D' a ak pozisyon commentaires pèsistans yap ogmante jiska siyal adopte mezi photo-électrique izòlman, ki se pratik pou li konekte li ak konpitè anwo tankou konpitè a.

★Motè kondwi a adopte yon gwo-puisans AC revèsib motè, ki gen karakteristik sa yo nan gwo pouvwa ak bri ki ba.

★Sistèm nan gen fonksyon otomatikman koupe nan 6 segonn lè gen matyè etranje nan valv la oswa echèk motè lakòz twòp koupl.

★ Selon bezwen itilizatè yo, actuator sa a kapab ajoute tou fonksyon kalkil PID. Siyal opinyon li yo ka siyal ki pi wo a, ki ka chwazi abitrèman pa itilizatè a.

★The pwodiksyon arbr nan actuator lineyè a ekipe ak yon prentan konpresyon asire fòs la fèmen nan valv la. Prentan konpresyon an kolabore ak switch limit lojisyèl an ak switch limit pyès ki nan konpitè pou asire fèmen valv la sere.

★Yon switch koupl ka tache ak actuator a trimès pou reyalize pwoteksyon surcharge. * Fonksyon sa a ka mete abitrèman pa itilizatè a nan seri a konjesyon serebral konplè.

product-303-320

SKJ Seri Entelijan Trimès-vire

Modèl	Koupl pwodiksyon Nm	Tan aksyon S/90 degre	Maksimòm wotasyon ang	Pouvwa KW	Ekipman pou pouvwa
SKJA-02	20	25	90 degre	0.025	220V AC
SKJA-05	50	25		0.025
SKJB-10	100	34		0.04
SKJB-20	200	34		0.04
SKJC-30	300	42		0.06	220V AC 380V AC
SKJC-50	500	42		0.09
SKJC-60	600	48		0.09
SKJC-80	800	63		0.12
SKJD-100	1000	30		0.20
SKJD-160	1600	42		0.20
SKJD-250	2500	60		0.25
SKJD-400	4000	100		0.25
SKJD-600	6000	80		0.37
SKJD-800	8000	200		0.80
SKJD-1000	10000	250		1.00
SKJD-1200	12000	250		1.50
SKJD-1800	18000	280		2.00
SKJD-2500	25000	280		2.20

Estrikti pwodwi

Òdinè Trimès-vire elektrik Actuator

product-720-290

Pwensipal paramèt teknik nan actuator nòmal

Non	Paramèt teknik
Antre siyal	Modilasyon kalite:0-10mA,4-20mA; Kalite On-off: kalite deklanche siyal kontak sèk, kalite bouton siyal kontak sèk
Antre rezistans	250Ω
Valv pozisyon pwodiksyon siyal	Si ou vle (0-10mA, 4-20mA, 0-10v, 1-5v, elatriye)
Rezolisyon	Pi wo pase 0.5%
Kapasite chaj	4-20mA时 Mwens pase oswa egal a 750Ω;0-10mA时 Mwens pase oswa egal a 1KΩ
Antre, siyal pwodiksyon	Izolasyon elektrik
Sansiblite	±(0.5-5%)F.S
Repetebilite	±1%,±2.5%
Erè debaz	±1%,±2.5%
Ranje ajisteman	Zewo pwen 0-50%, tout ranje 50-100%
Ranje vwayaj	SKZ seri 10-250mm chwazi abitrèman;seri SKJ 0-90 degre chwazi abitrèman
Fòs pwodiksyon (moman)	SKZ seri 1600-40000N;SKJ seri 20-25000Nm
Sòti alam	Opsyon divès kalite
Tan vwayaj konplè	SKZ seri 7-250S; SKJ seri 25-280S/90 degre
Mòd aksyon	Sèvi ak setter la pou mete reyalize aksyon pozitif ak negatif
Motè	AC revèsib motè
Konsomasyon pouvwa	40-350W
Ekipman pou pouvwa	220V/380V AC�% b110% 50Hz�% b12%
Metòd enstalasyon
Anviwònman travay	Tanperati:-25~+70 degre ;Imidite:＜85% pa gen gaz korozivite
Pèmèt Vibration	Anba 1.5G (si gen yon anviwònman Vibration espesyal, li ka Customized selon kondisyon itilizatè)
Gwosè pò fil elektrik	M20X1.5
Nivo pwoteksyon	IP65, IP67

product-329-354

Prensip travay

SKZ, SKJ seri entèlijan actuators elektwonik elektrik itilize 220V sèl-faz oswa 380V twa-faz AC kòm pouvwa kondwi a, epi yo aksepte siyal analòg ki soti nan òdinatè, regilatè oswa manipulateur nan travay. Inite kontwòl elektwonik la se yon lokalizatè pozisyon ki fèt pa yon mikwo-odinatè sèl-chip, ki li menm gen yon fonksyon servo.

Seri SKZ kondwi senti kondwi a pouli pasif atravè wotasyon motè revèsib la. Pouli pasif la ak arbr pwodiksyon an konekte ak fil trapezoidal. Wotasyon pouli pasif la fè arbr pwodiksyon an deplase anwo oswa desann pa PIN anti-wotasyon an. Atravè transmisyon an Kovèti pou nan mekanis nan fidbak nan potansyomèt la presizyon.

Seri SKJ kondui pouli kondwi a atravè wotasyon motè revèsib la, epi senti synchrone a transmèt nan pouli pasif la, ak Lè sa a, konvèti nan yon 90 degre oswa lòt wotasyon ang nan arbr pwodiksyon an nan vè k'ap manje kadav la ak Kovèti pou vè k'ap manje kadav. Sèvi ak arbr a fidbak fiks sou pati anwo a nan arbr pwodiksyon an pou detekte pwodiksyon an, epi transmèt li nan potansyomèt la presizyon atravè Kovèti pou SPUR la. Potansyomèt presizyon an adopte yon potansyomèt plastik kondiktif ak yon sezon prentan retounen.

Nan seri a SKZ, pati fidbak la ekipe ak yon sezon prentan adisyonèl pou fè etajè a deplase libreman monte ak desann, ak konpanse diferans ki genyen ant angrenaj yo. Nan seri a SKJ, akòz fonksyon an nan sezon prentan an retounen, se konsa repèkisyon an nan Kovèti pou SPUR la anile soti. Potansyomèt pèmèt kontak san espas.

Wotasyon potansyomèt presizyon an tounen nan lokalizatè pozisyon an kòm yon siyal ouvèti. Kòm yon rezilta, lokalizatè pozisyon an konpare siyal ouvèti a ak siyal kontwòl la nan òdinatè anwo a, ak Lè sa a, voye yon kòmandman wotasyon nan motè a fè diferans ki genyen ant de siyal yo Devyasyon an redwi, epi lè devyasyon an retire, la. pozisyoner kòmande motè a sispann nan pozisyon sa a. Anviwònman yo nan konjesyon serebral zewo ak konjesyon serebral konplè yo detèmine pa lojisyèl, ak switch limit mekanik yo itilize pou pwoteksyon segondè nan actuator la. Se poutèt sa, anviwònman an nan switch la limit mekanik oblije dwe nan seri a vwayaj nòmal. Ajisteman nan switch la limit mekanik: seri SKZ ajiste pozisyon nan switch la mikwo, gade (Figi 3).

SKJ seri kalite òdinè ak kalite eksplozyon-prèv ajiste pozisyon ang plak limit la, gade (Figi 4)

product-312-345

Ajisteman Lokalizatè Pozisyon Entelijan

(1) Karakteristik prensipal yo

1. Sèvi ak yon sèl-chip mikwo-odinatè ak konpozan periferik, tout fonksyon ak paramèt ka mete nan men aparèy anviwònman oswa aparèy anviwònman san fil, ak ajisteman an vin trè senp epi egzat;

2. Izolasyon elektrik ant siyal opinyon ak siyal pwodiksyon pozisyon valv;

3. Sèvi ak setter la pou fasilman fikse limit anwo ak pi ba actuator a;

4. Sèvi ak setter la, li se pratik reyalize efè pozitif ak negatif nan actuator a (li mete nan aksyon pozitif lè w ap kite faktori a);

5. Lè w chanje metòd koneksyon ① ak tèminal sou tablo a tèminal lokalizatè a (A), li bon pou chwazi pwodiksyon "kenbe" (①, ② tèminal yo pa kout sikwi) ak pwodiksyon an se valè prereglaj la. (①, 2 tèminal kout sikwi);

6. Lè siyal la antre dekonekte, valè pwodiksyon 'prereglaj' yo ka mete davans lè l sèvi avèk setter la nan seri a nan 0-100%;

7. Li trè senp epi egzat pou itilize setter la pou ajiste pwen zewo a ak ranje konplè pwodiksyon pozisyon valv la, epi li ka fè yon fwa, epi enstalasyon potansyomèt fidbak pozisyon valv la pa bezwen egzak;

8. Lè gen matyè etranje nan valv la ki lakòz twòp koupl (siyal pozisyon valv la pa chanje), lokalizatè pozisyon an pral otomatikman fèmen pouvwa motè servo apre 8 segonn. (2) Metòd koneksyon

1. Konekte kòrèkteman dapre dyagram nan fil elektrik sou lokalizatè a pozisyon entelijan;

2. Louvri plak kouvèti a nan pò fil elektrik la nan aparèy la anviwònman nan pati anba a nan actuator a, epi mete ploge nan kab done nan aparèy la anviwònman pòtatif nan priz la USB nan pò a fil elektrik nan aparèy la anviwònman (sipòte ploge cho), (si ekipe ak anviwònman kontwòl remote Pa gen okenn bezwen fè dezyèm etap la, jis aliman setter a aleka ak setter a o aza nan pati anba a nan actuator a epi opere nan 1 mèt);

3. Apre konfime ke fil elektrik la kòrèk, vire sou ekipman pou pouvwa 220V. Apre kèk segond, chif ki sou ranje anwo a montre pinyin abrevyasyon nan "Tianyi", ak chif yo sou aparèy la mete men yo parèt kòm optik, epi antre nan eta a ap tann kominikasyon.
