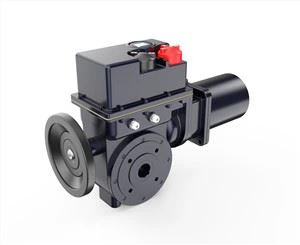

lidentifying pati actuator
Men oto levye
Retounen nan pozisyon oto lè motè a angaje sof si li bloke nan pozisyon men an. Remak: yo pral mande plis efò pou opere levye sa a lè aktè a chita nan fen vwayaj la.
Wou men
Operasyon manyèl angaje pa rale levye oto men an anlè volan an.
Arè mekanik
De boulon arè yo bay ak seri asetting nan 80 degre a 100 degre mouvman totaloutput.
Kouvri tèt
6 boulon fikse asire sele yo reyalize ansanm pwofil la fullmating.
Antre konduit
Yo bay de antre kab pou kab pouvwa ak kontwòl.
Tèminal Kouvri
Sekirize ak 4 boulon fixation ak sele ak O-bag.
Pak adaptè
Obligatwa pou 3-faz Q Pakactuators sèlman.
Monte ak komisyonin aktè a
Kondwi ti touf bwa pou retire ti touf bwa a soti nan baz theactuator mande pou retire circlip (Q100) oswa retire vis kenbe (Q300/Q450/Q650). Machin kondwi touf bwa a kostim valvespindle. Re-rasanble kondwi ti touf bwa a nan baz aktuateur epi an sekirite ak circlip oswa vis ki kenbe.
Montage sou valv la Gade nan tab la pwa actuator enseksyon 1 pou detèmine ekleraj weightEnsure ke valv la sekirize byen fèm anvan sere actuator sou li kòm thecombination yon fwa boulonnen ansanm petèt tèt lou ak Se poutèt sa enstab. Li ka nesesè pou itilize ekipman leve pou sipòte aktè a kòrèkteman pandan y ap monte. Gade Fig. 2.2.1 pou gid sou metòd correctslinging lè aliye sou yon arbr valv vètikal. Yo ta dwe itilize pèsonèl ki antrene ak ki gen eksperyans pou asire ke pratik leve san danje yo swiv tout tan. Yon bride aliye apwopriye ki konfòm ak ISO 5211 dwe ekipe sou waf la. Asire w ke pozisyon tou de thewale ak actuator yo menm, ietou de louvri oswa tou de fèmen. Bese actuator a sou valvealigning a kondwi nwa keyway ormachined kare sou valv la shaft.secure actuator a valeflange lè l sèvi avèk 4 poto oswa boulon ofthe apwopriye gwosè ak materyèl.
Fikse arè mekanik Enstriksyon pou fonksyone nan direksyon goch. Q Range actuators yo fèt pou stopon koupl nan chak fen vwayaj kont arè mekanik entegral yo. Chak boulon kanpe gen ladan 10 degre nan ajisteman ki lakòz 80 degre a 100 degre nan mouvman valv. Anviwònman boulon yo sispann ka nan nenpòt lòd. Lè w ap gade oryantasyon actuator a nòmal, boulon arè gòch la se arè vwayaj Open ak stopbolt dwat la se arè vwayaj fèmen. Pwosedi Dekole tou de arè mekanik yo pa de vire. Angaje men/autoever pa rale moute nan direksyon actuatorhandwheel. Aktuateur a ap rete nan men jiskaske operasyon elektrik rive. Men van actuator a jiskaske pozisyon final exactwalve rive. Vise nan arè mekanik apwopriye a jan li pral ale epi sere boulon nwa a pou fikse boulon an kanpe an plas. Repete pwosesis sa a pou fen opoze vwayaj la.
Fil elektrik Tcheke vòltaj ekipman yo matche ak ekipman pou pouvwa ki nan lis sou plak non aktè a. Yon switch oswa disjoncteur dwe enkli nan enstalasyon fil elektrik actuator la. Bouton an oswa disjoncteur a dwe monte pi pre aktuateur a ke posib epi yo dwe make pou endike se aparèy dekonekte pou actuator la. Aktuatè a dwe pwoteje ak yon aparèy pwoteksyon kont kouran an akò ak PUB007-006Done Pèfòmans Motè Elèktrik pou Orange Actuators. Retire kouvèti tèminal la pou ekspoze blòk tèminal actuator andaccompanying komisyonin sak.Induded yo pral vis tèminal andwashers, sele kouvèti ranplasman, wiringdiagram ak manyèl enstriksyon.
Antre kab Retire ploge transpò piblik yo epi ranplase yo ak glann kab ki apwopriye pou gwosè entry.cable ak anviwònman an. Tout adaptatè fil, glann kab oswa kanal yo dwe konplètman sele pou kenbe pwoteksyon IP68 la. Sere antre kab ki pa sèvi ak yon ploge filet asye oswa kwiv. Tout ekipman konduit yo dwe konfòme yo ak sètifikasyon ki nesesè pou zòn danjere si sa aplikab.
Opere actuator a Chanje ekipman pou pouvwa a pou theactuator. Chwazi Lokal oswa Remote Seleksyon mòd wouj la pèmèt swa kontwòl LOCAL oswa REMOTE, fèmen nan chak pozisyon lè l sèvi avèk yon kadna. Lè seleksyon an fèmen nan pozisyon LOCAL oswa REMOTE, sToPfacility la toujou disponib. Kanal seleksyon an dwe fèmen nan pozisyon STOP pou anpeche tout operasyon elektrik.
Kontwòl lokal Chwazi LOCAL ak seleksyon mòd la. Kounye a, seleksyon OPEN/CLOSE kapab itilize pou opere actuator la. STOP disponib lè w vire seleksyon mòd nan pozisyon STOP la.
Remote Control Chwazi REMOTE ak seleksyon mòd la. Aktuateur a pral reponn a siyal remotecontrol, al gade nan wiringdiagram actuator. Selektè OPEN/CLOSE la pap fonksyone nan REMOTE. STOP disponib lè w vire seleksyon mòd la nan pozisyon STOP la.
Pwa
