QT elektrik valv actuateur
QT seri elektrik valv actuateur
QT Kalite Pati - Vire elektrik valv actuateur se apwopriye pou kontwole tiyo papiyon, tiyo boul, tiyo ploge ak lòt tiyo ki Thorne 90 degre. Pwodwi sa a gen karakteristik sa yo nan efikasite segondè, segondè fyab, pèfòmans pwoteksyon segondè, bri ki ba, elatriye li ka opere sou sit oswa adistans kontwole. Li ka lajman ki itilize nan divès endistri tankou petwòl, endistri chimik, plant pouvwa, tretman dlo, papermaking, elatriye.
Karakteristik nan actionneurs elektrik
• Konstriksyon kontra enfòmèl ant ak gaya, ki lejè pandan y ap bay koupl pwodiksyon segondè (max 10000nm).
• Wide ranje nan varyasyon koupl (ki soti nan min 60Nm a max 10000nm).
• Lojman aliminyòm anodized anndan ak deyò ak kouch poud ekstèn pou itilize kont anviwònman grav endistriyèl.
• Ansyen itilize sele radial & o - bag ki bay pwoteksyon pou ki enpèmeyab IP67 (NEMA 4 & 6) ak si ou vle LP68.
• Doub baz baz LSO5211 Creole ak KV Creole.
• Boukèt kondwi detachable pou machining fasil ak aliye.
• Self - bloke ki ofri pa doub vè k'ap manje kadav (pa gen okenn fren obligatwa).
• Auto - Deklere manyèl pase sou desizyon handwheel ak padlockable oto/manyèl levye switchable.
• serye sistèm koupl mekanik kap bay operasyon ki an sekirite nan kondisyon Surcharge.
• Gwo fenèt gwosè ak endikatè bay pi bon endikasyon pozisyon ki soti nan yon distans.
• Nimewo nan opsyon kontwòl pozisyon lokal yo bay fasil komisyonin ak operasyon Feld.
• Konpozan kontwòl dijitalize yo.
Estrikti proeduct
1. Endikasyon pozisyon
Yon endikatè mekanik ki kontinyèlman endike degre nan ouvèti valv la. Mekanis la konsiste de milti - angrenaj etap epi li se ekipe ak angrenaj reglabl li akomode nan yon pakèt domèn vire.
2. Cam ak limit switch
Li se tache ak de vis sou tèt, ak anviwònman an se senp. Chak Cam ka mete endividyèlman. Yon fwa ke anviwònman an fini, chak Cam ap toujou rete nan pozisyon sa a.
3. Imidite - Prèv aparèy chofaj
Yon aparèy chofaj enstale andedan aksyonè a pou retire domaj nan kondansasyon entèn nan konpozan elektrik.
4. blòk tèminal
Gen ase tèminal pou konvenyans itilizatè, jiska 22 tèminal asire sere ak serye koneksyon fil.
5. switch koupl
Lè actionneur a sorti koupl, vè k'ap manje kadav prensipal la ak gwoup prentan papiyon nan tou de bout lous vyolans, sous dlo yo papiyon yo konprese, ak vè a sibi deplasman aksyal pwopòsyonèl nan koupl la pwodiksyon. Se deplasman an konvèti soti nan manivèl la nan ang lan wotasyon nan arbr a koupl. Se switch la koupl korespondan deklanche nan yon Cam reglabl enstale sou arbr a koupl reyalize sou - pwoteksyon koupl oswa voye sou - koupl fonksyon siyal fay.
6. motè
Valv la - motè espesifik ka demonte endepandamman, ak kòmanse kout - moute vitès, ti inèsi, ak bati - nan pwoteksyon tèmik yo anpeche domaj ki te koze pa surchof
7. Handwheel
Handwheel la dirèkteman kondwi arbr a pwodiksyon yo Thorne, epi li se itilize pou operasyon manyèl nan valv la nan debogaj oswa sitiyasyon ijans
8. men/elektrik switch
Peze manch lan switch ka fè anbreyaj la ak handwheel may ak antre nan operasyon manyèl. Lè motè a wotasyon, anbreyaj la otomatikman retounen nan eta a travay elektrik anba presyon. (Ka manch lan switch dwe fèmen nan pozisyon elektrik la yo anpeche misoperation).
Karakteristik konsepsyon ak fonksyon prensipal yo
Kokiy
Hard anodized mouri - jete koki aliminyòm, ekstèn poud epoksidik kouche, apwopriye pou anviwònman k ap travay piman bouk.
Antre ranje vòltaj
Twa - Faz: AC340V ~ 420V 50/60Hz Single - Faz: AC220V ~ 240V 50/60Hz
Karakteristik
Komisyon Konsèy la kontwòl mikro kolekte pwopòsyonèl opinyon siyal intern, epi li se siyal la lòd pwodiksyon trete dirèkteman kondwi motè a reyalize ouvèti a ak fèmen nan actionneur a, epi li bay pwopòsyonèl fidbak siyal, pwopòsyonèl kontwòl siyal, ak milti - chanèl jaden pwodiksyon relè.
Kalite kontwòl
Siyal kontwòl yo divize an sou - Off kalite ak kalite modulation, se ekipman pou pouvwa divize an sou - koupe kalite ak kalite modulation, ak ekipman pou pouvwa se sèl - faz ak twa - faz. Kalite - koupe sèlman aksepte siyal la switch ki ofri pa ekstèn la, ki se trete pa tablo a kontwòl mikro. Se lòd la pwodiksyon anplifye ak dirèkteman kondwi motè a actionneur fè aksyon aleka ak fèmen aksyon yo. Kalite a modulation ka resevwa siyal la pwopòsyonèl ki ofri pa ekstèn la sou baz la sou - Off kalite
Tanperati anbyen
Travay tanperati ranje. Mwens pase oswa egal a 90%RH, pa gen okenn kondansasyon, -25C ~ +60 C (tanperati espesyal bezwen yo dwe Customized),
Pwoteksyon Klas IP68, eksplozyon - Nivo Prèv Exdii CT4GB
Travay devwa: kout - tèm 10 minit
Espesifikasyon estanda
|
Klas pwoteksyon |
Creole IP65/IP67 espesyal IP68 |
|
Ekipman pou pouvwa |
Twa - Faz AC380V - --460V 50/60Hz sèl-faz: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Sik devwa (sou - Off) |
S2-15min |
|
Sik devwa (modulation) |
S4-25% |
|
Motè |
Ekirèy kaj endiksyon motè |
|
Limite switch |
1 chak pou louvri epi fèmen (SPDT 250VAC/16A Rating) |
|
Switch koupl |
1 chak pou louvri epi fèmen (SPDT 250VAC/16A Rating) |
|
Pwoteksyon konfiti |
Bati - nan pwoteksyon chofe |
|
Vwayaje Ang |
90 degre |
|
Pozisyon endikatè |
Endikatè kontinyèl mekanik ak flèch |
|
Self bloke |
Bay pa doub vè k'ap manje kadav angrenaj (pa gen fren) |
|
Bouchon mekanik |
1 chak pou chak fen vwayaj (louvri epi fèmen), ekstèn & reglabl |
|
Tanperati anbyen |
Creole: -20-+70 degre si ou vle: -20-+60 degre |
|
Imidite anbyen |
90%Rh Max (ki pa - kondanse) |
|
Eksplozyon - klas prèv |
ExdiiBt4 iecex atex sètifikasyon Customized ka bay |
|
Fonksyon |
LCD Chinwa / angle fenèt ekspozisyon ak fonksyon operasyon lokal yo Sekans Self Faz Idantifye ak Pwoteksyon Dekoneksyon Faz Anviwònman enfrawouj ak kontwòl Fay pwòp tèt ou - Teknoloji Dyagnostik Modbus, Profidbus DP, Hart |
|
Siyal |
A: Remote kontak sèk pasif, siyal kout batman kè (inching). B: Remote kontak sèk pasif, siyal long batman kè (kenbe). C: aktif siyal DC24V. D: Siyal aktif AC220V. E: Remote DC4-20MA siyal. |
|
Siyal fidbak |
A: Louvri, fèmen, sispann siyal (pasif kontak sèk). B: siyal fay (pasif kontak sèk). C: siyal pozisyon valv (DC4-20MA, DC1-5V, DC0-10V) D: siyal kontwòl remote (pasif kontak sèk) |
Pwodwi pou Telefòn pwodwi
Paramèt teknik
Qt1 ~ qt4/js (220v sèl - faz)
|
Modèl |
Spec. |
Randman koupl (N·m) |
Randman vitès (r/min) |
Vwayaj tan (s) |
Maksimòm tij dyamèt (mm) |
Motè pouvwa (KW) |
Motè aktyèl (A) |
Elektrik kapasite 450V |
Handwh Eel vire |
Mansyon Pwa (Kg) |
|
|
Rated |
Konfiti |
||||||||||
|
Qt1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380v twa - faz)
|
Modèl |
Spec. |
Randman koupl (N·m) |
Randman vitès (r/min) |
Maksimòm tij dyamèt (mm) |
Motè pouvwa (KW) |
Motè aktyèl (A) |
Tan vwayaj (s) |
Mansyon pwa (Kg) |
|
|
Rated |
Konfiti |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
Qt15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
Qt60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Dimansyon
QT1-QT4 Dimansyon bride
|
Modèl |
Branche tay |
φd1 |
φd3 |
Estanda tay |
Rezève tay |
Maksimòm pèmèt |
b |
I |
t |
t |
n - D4 pwofondè H |
|
|
Qt1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 pwofondè 12 |
|
F07 |
70 |
40 |
4-m8 pwofondè 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 pwofondè 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 pwofondè 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 pwofondè 14 |
|||||||
|
F10 |
102 |
4-m10 pwofondè 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 pwofondè 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 pwofondè 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-m10 pwofondè 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-m12 pwofondè 18 |
|
F14 |
140 |
4-m16 pwofondè 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-m10 pwofondè 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-m12 pwofondè 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Kalite òdinè
QT1-3 kalite entegral
QT4-5 Kalite òdinè

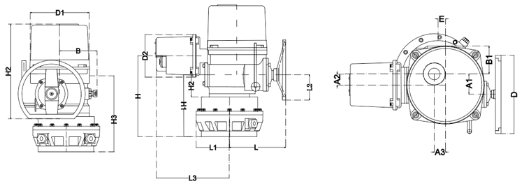

QT4-5 kalite entegral
|
Modèl |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS Dimansyon enstalasyon
|
Branche modèl |
Branche dyamèt/ bri kòd |
φd1 |
φd3 |
Estanda tay |
Rezève tay |
Max. pèmèt |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Aplikasyon pou jaden
QT Seri Product
Faktori nou an
Baj popilè: faktori motè actionneur nan endistri konstriksyon bato, Lachin, manifaktirè, founisè, faktori, achte, pri, sitasyon pi ba
