SD elektrik actuateur
SD Trimès - Vire actionneurs elektrik yo apwopriye pou tiyo papiyon, tiyo boul, tiyo papiyon douch, tiyo ploge elatriye, ki oblije vire 90 degre.
Sa yo actionneurs yo tap pa estrikti kontra enfòmèl ant, ti volim, bèl aparans, pèfòmans ki estab, efikasite segondè, segondè fyab, kapasite pwoteksyon segondè yo ak sou sa. Tou de operasyon nan sit ak aleka kontwole ka te pote soti. Se konsa, yo te aplike nan petwòl ak endistri chimik, izin elektrik, tretman dlo ak papye - fè endistri yo.
Avantaj
Karakteristik pwodwi yo
• Konstriksyon kontra enfòmèl ant ak gaya, ki lejè.
• Wide ranje nan varyasyon koupl (trimès - vire: 100-3000nm).
• Lojman anodize anodize anndan ak deyò ak kouch ekstèn tanperati ki wo penti pou itilize kont anviwònman grav endistriyèl.
• Ansyen itilize sele radial & o - bag ki bay pwoteksyon pou IP67 ki enpèmeyab ak si ou vle LP68.
• LSO5211 Creole.
• Li otomatikman idantifye ak korije faz yo. Pwoteksyon otomatik echèk faz pwoteje sekirite ekipman yo.
• serye sistèm koupl mekanik kap bay operasyon ki an sekirite nan kondisyon Surcharge.
• Gwo fenèt gwosè ak endikatè bay pi bon endikasyon pozisyon ki soti nan yon distans.
• Nimewo nan opsyon kontwòl pozisyon lokal yo bay fasil komisyonin ak operasyon jaden.
• Konpozan kontwòl dijitalize yo.
Estrikti pwodwi
1 [operasyon lokal]
Chanjman selektif "Remote" - "One Stop" "lokal" enstale sou aparèy fonksyònman lokal la ka itilize pou mete kanpe operasyon aleka (kontwòl remote) oswa operasyon lokal (kontwòl lokal) oswa mòd sispann.
2 [LCD koòdone]
Se koòdone nan LCD ki fèt an tèm de abitid yo vizyèl ak operasyonèl nan itilizatè yo ak montre koupl, ouvèti valv, limite anviwònman ak echèk enfòmasyon alam nan fòm lan nan tèks ak graf.
3 [[sou - fonksyon pwoteksyon koupl]
Pwodwi a sèvi ak pwofesyonèl ki fèt sistèm mezi koupl konsa tankou garanti pwoteksyon an Surcharge nan ekipman yo. Itilizatè yo ka mete kanpe valè yo pwoteksyon pou plis pase - koupl nan fèmen ak ouvèti direksyon an tèm de kondisyon espesifik. Lè koupl aktyèl la fèt pa actionneur a rive nan oswa depase valè a pwoteksyon etabli, actionneur a pral imedyatman sispann motè a ak emèt alam echèk.
4 [fonksyon entegrasyon sistèm]
Sèvi ak kèk eleman elektwonik ak evite fil elektrik konplèks amelyore fyab la nan kontwòl elektwonik nan actionneurs elektrik.
5 [absoli teknoloji kodaj]
Motè a yo itilize nan actionneur a se yon motè espesyal ak koupl segondè kòmanse, ki ba inèsi wotasyon, ti kòmanse aktyèl, ak bon karakteristik sèvè. Se motè a pèmèt yo kòmanse souvan, jeneralman 1,200 fwa pou chak èdtan.
6 [motè]
Manyèl la/elektrik manch retounen ka opere nan nenpòt ki lè san danje. An menm tan an nan peze desann manch lan ak fòs apwopriye, vire wou a men tou dousman konsa tankou kondwi anbreyaj la entèn yo. Ka anbreyaj la dwe otomatikman separe lè motè a elektrik se pouvwa sou epi li se fèmen yon kote.
7 [operasyon manyèl]
Manyèl la/elektrik manch retounen ka opere nan nenpòt ki lè san danje. An menm tan an nan peze desann manch lan ak fòs apwopriye, vire wou a men tou dousman konsa tankou kondwi anbreyaj la entèn yo. Ka anbreyaj la dwe otomatikman separe lè motè a elektrik se pouvwa sou epi li se fèmen yon kote.
8 [Pwoteksyon Sekans Faz]
Lè l sèvi avèk teknoloji senkronizasyon faz, itilizatè yo pa bezwen konsidere sekans nan faz nan twa - faz altène aktyèl lè enstale koneksyon fil nan actionneur. Li ka garanti sekans faz ki kòrèk la pou twa - faz elektrik motè ak pèmèt actionneur a opere kòrèkteman an tèm de kòmandman tout tan tout tan an pandan pwosesis operasyon an.
9 pwòp tèt ou - dyagnostik ak alam fay
Elektrik ak kontwòl
Metòd kontwòl
Kontwòl lokal: operasyon bouton, operasyon meteur enfrawouj
DCS
Remote kontwòl oblije chanje: pasif kontak sèk, DC24V
Remote kontwòl analòg: DC4-20mA
Kontwòl ESD
Kontwòl operasyon tanzantan
De - kontwòl fil
FCS (Fieldbus Sistèm Kontwòl)
Fonksyon kontwòl otobis:
Modil la kominikasyon adopte yon estrikti endepandan konbine sou tablo prensipal la satisfè bezwen yo nan medya kominikasyon diferan ak diferan sistèm pwotokòl kominikasyon. Aktyèlman sipòte pwotokòl kominikasyon gen ladan Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (si ou vle).
Enfrawouj fonksyon kontwòl remote:
Aktuateur a sèvi ak avanse teknoloji kontwòl enfrawouj, ki pèmèt moun - machin dyalòg nan yon fenèt dyalòg sele san yo pa louvri kouvèti a actionneur. Menm nan sitiyasyon ki gen danje ladan, kontwòl la intrinsèquement san danje ka san danje fè anviwònman paramèt ak operasyon aleka nan actionneur la.
Egzak mezi koupl ak pwoteksyon
Pwofesyonèl ki fèt sistèm mezi koupl asire actionneur pwoteksyon Surcharge ak reyèl - siveyans tan nan chanjman koupl valv:
(Konfigirasyon estanda) Mezi koupl mekanik: tradisyonèl mekanik mekanik deklanche koupl la gen avantaj ki genyen nan matirite, estabilite ak disponiblite. Nou te optimisé ak modènize li ki baze sou koupl orijinal la, fè aparèy la koupl pi sansib ak lavi sèvis li yo anpil amelyore.
(Si ou vle) Mezi elektwonik koupl: pa detekte reyèl la - Tan aktyèl, vòltaj ak flux mayetik nan motè a, ak travay ak mikrokontroleur la pou kalkil konplè, se koupl la pwodiksyon egzat jwenn ak mezi kontinyèl reyalize; Sistèm sa a pa bezwen konsidere mete mekanik, ki amelyore fyab la nan sistèm lan.
Mezi motè ak pwoteksyon
Surchofe: Lè tanperati a motè depase valè a pwoteksyon seri chofe, se motè a entèdi nan kouri, epi li se motè a chofe mesaj alam parèt. Surcharge ak kout sikwi: se kous la ki fèt ak Adi a presizyon vòltaj konvèsyon chip satisfè mezi a egzak nan yon pakèt domèn chanjman aktyèl; Karakteristik Surcharge Anti - reta ak kout - Pwoteksyon Awondisman satisfè estanda ki enpòtan yo.
Enstantane pwoteksyon ranvèse: Sèvi ak Enstantane ranvèse teknoloji kontwòl reta, lè actionneur a resevwa yon siyal operasyon ranvèse pandan operasyon, sistèm nan kontwòl ap fèmen premye, ak Lè sa a, fè aksyon an ranvèse apre yon reta yo anpeche domaj nan pati yo transmisyon mekanik.
Fren elektwonik: modulation actionneur elektrik la asire ke valv la sispann nan pozisyon an valv mete nan anviwònman zòn mouri ak fren elektwonik.
Pwodwi pyès rezèv

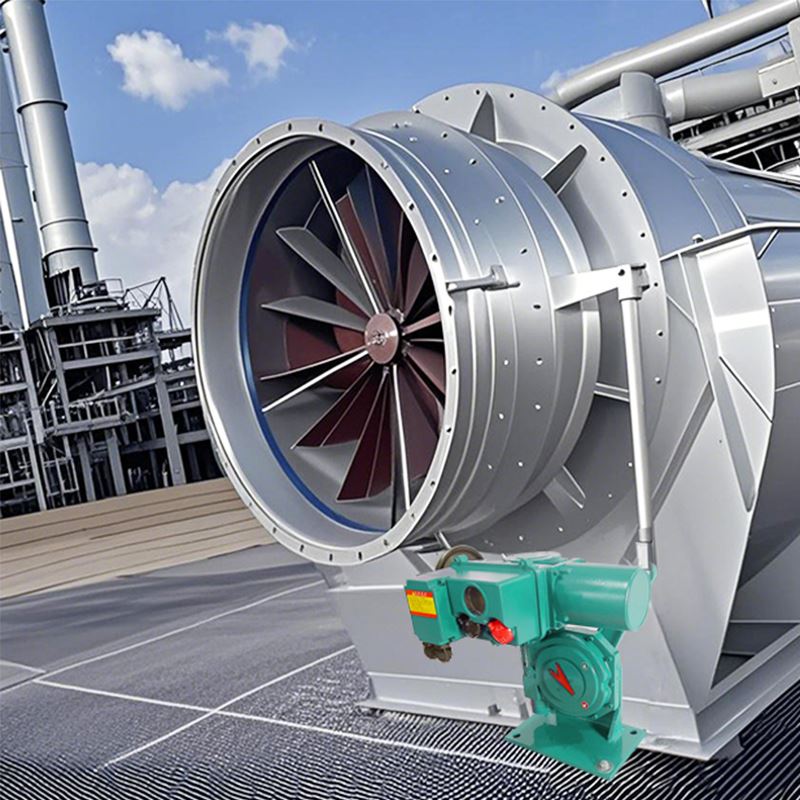

Aplikasyon pou jaden
Espesifikasyon estanda
|
Klas pwoteksyon |
Creole IP67 espesyal IP68 |
|
Ekipman pou pouvwa |
Twa - Faz AC380V - --460V 50/60Hz sèl-faz: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Sik devwa (sou - Off) |
S2-15min |
|
Sik devwa (modulation) |
S4-25% |
|
Metòd kontwòl |
Kontwòl lokal/DCS/FCS (Sistèm Kontwòl Fieldbus) |
|
Pwoteksyon motè |
Surchof/surcharge ak kout sikwi/enstantane ranvèse/pwoteksyon fren elektwonik |
|
Pwoteksyon koupl |
Mekanik koupl/pwoteksyon elektwonik koupl |
|
Pwoteksyon konfiti |
Bati - nan pwoteksyon chofe |
|
Vwayaje Ang |
90 degre |
|
Retounen diferans |
Mwens pase oswa egal a 1% |
|
Limit erè debaz yo |
±1% |
|
Anviwònman zòn mouri |
Mwens pase oswa egal a 1% |
|
Tanperati anbyen |
Creole: -20-+60 degre si ou vle: -40-+70 degre |
|
Imidite anbyen |
95%RH MAX (ki pa - kondanse) |
|
Eksplozyon - klas prèv |
ExdiiBt4 iecex atex sètifikasyon Customized ka bay |
|
Fonksyon |
LCD Chinwa / angle fenèt ekspozisyon ak fonksyon operasyon lokal yo Sekans Self Faz Idantifye ak Pwoteksyon Dekoneksyon Faz Anviwònman enfrawouj ak kontwòl Fay pwòp tèt ou - Teknoloji Dyagnostik Modbus, Profibus DP, Hart |
|
Siyal |
A: Remote kontak sèk pasif, siyal kout batman kè (inching). B: Remote kontak sèk pasif, siyal long batman kè (kenbe). C: aktif siyal DC24V. D: Siyal aktif AC220V. E: Remote DC4-20MA siyal. |
|
Siyal fidbak |
A: Louvri, fèmen, sispann siyal (pasif kontak sèk). B: siyal fay (pasif kontak sèk). C: siyal pozisyon valv (DC4-20MA, DC1-5V, DC0-10V) D: siyal kontwòl remote (pasif kontak sèk) |
Paramèt teknik
|
Modèl |
Randman koupl (Nm) |
Vwayaj tan (s) |
Dirèk monte |
Plak pye monte |
Pouvwa founi |
Rated pouvwa (KW) |
Rated kouran (A) |
Apati kouran (A) |
Pwa (Kg) |
|
|
Branche |
Bwa trou dyamèt (mm) |
Esfè chànyè modèl |
||||||||
|
FRYOA-10 |
100 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.2 |
1 |
18 |
|
FRYOA-15 |
150 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.4 |
2 |
18 |
|
Fryas-25 |
250 |
30 |
F10 |
φ28 |
SQJ-25 |
K/F |
0.065 |
0.5 |
2.5 |
26 |
|
Frybs-60 |
600 |
30 |
F14 |
φ35 |
SQJ-60 |
K/F |
0.16 |
0.6 |
3 |
45 |
|
FRYA+RS100 |
1000 |
30 |
F12 |
φ45 |
SQJ-100 |
K/F |
0.25 |
0.7 |
3.5 |
53 |
|
Fryb+Rs160 |
1600 |
30 |
F14 |
φ60 |
SQJ-160 |
K/F |
0.4 |
1.5 |
7.5 |
108 |
|
40 |
K/F |
0.25 |
0.7 |
3.5 |
108 |
|||||
|
Fryb+Rs250 |
2500 |
30 |
F16 |
φ70 |
SQJ-250 |
K/F |
0.65 |
2.6 |
13 |
135 |
|
30 |
K/F |
0.4 |
1.1 |
5.5 |
135 |
|||||
|
Fryb+Rs400 |
4000 |
28 |
F16 |
φ70 |
SQJ-400 |
K/F |
1 |
3.5 |
17.5 |
150 |
|
40 |
K/F |
0.65 |
2.6 |
13 |
150 |
|||||
|
65 |
K/F |
0.4 |
1.1 |
5.5 |
150 |
|||||
|
Fryb+Rs600 |
6000 |
40 |
F16 |
φ75 |
SQJ-600 |
K/F |
1 |
3.5 |
17.5 |
160 |
|
65 |
K/F |
0.65 |
2.6 |
13 |
160 |
|||||
|
105 |
K/F |
0.4 |
1.1 |
5.5 |
160 |
|||||
|
Fryb+Rs800 |
8000 |
105 |
F25 |
φ75 |
SQJ-800 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+Rs1000 |
10000 |
130 |
F25 |
φ85 |
SQJ-1000 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+Rs1200 |
12000 |
130 |
F25 |
φ105 |
SQJ-1200 |
F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+Rs1600 |
16000 |
130 |
F25 |
φ105 |
Sqj-1600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+Rs2000 |
20000 |
150 |
F25 |
φ105 |
SQJ-2000 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+Rs2600 |
26000 |
150 |
F25 |
φ105 |
SQJ-2600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+Rs3000 |
30000 |
150 |
F25 |
φ105 |
SQJ-3000 |
F |
2 |
2.6 |
13 |
260 |
Dimansyon Koneksyon
Kòm - 25, BS-60 pye-plak monte elektrik
|
Modèl |
A1 |
A2 |
A3 |
A4 |
A5 |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
H3 |
H4 |
D1 |
4-d2 |
|
Fryas-25 |
170 |
200 |
125 |
165 |
14 |
100 |
100 |
22 |
79 |
69 |
351 |
495 |
248 |
211 |
18 |
4-14 |
|
Frybs-60 |
240 |
280 |
150 |
180 |
18 |
134 |
160 |
25 |
89 |
64 |
430 |
581 |
262 |
228 |
20 |
4-17 |
AS-25, BS-60 Dirèk monte elektrik actuateur
|
Modèl |
A |
B |
C |
D1-F |
D2 |
4-D3 |
K |
D4 |
D5 |
H |
|
Fryas-25 |
493 |
284 |
325 |
Φ28-pwofondè 40 |
102 |
4-10 |
8 |
70 |
125 |
3 |
|
Frybs-60 |
605 |
396 |
425 |
Φ35-pwofondè 70 |
140 |
4-16 |
10 |
100 |
210 |
4 |
B+rs pye - Plak monte elektrik
|
Modèl |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
C |
D1/D |
E |
F2 |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
FRYA+RS100 |
240 |
280 |
150 |
190 |
12 |
120 |
170 |
200/250 |
28 |
68 |
450 |
510 |
380 |
20 |
17 |
|
Fryb+Rs160 |
375 |
435 |
175 |
235 |
14 |
195 |
170 |
200/250 |
30 |
90 |
517 |
580 |
380 |
20 |
22 |
|
Fryb+Rs250 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
600 |
380 |
30 |
22 |
|
Fryb+Rs400 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
650 |
380 |
30 |
22 |
|
Fryb+Rs600 |
480 |
540 |
260 |
320 |
16 |
200 |
267 |
350 |
36 |
128 |
700 |
650 |
380 |
36 |
22 |
|
Fryb+Rs800 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs1000 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs1200 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs1600 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs2500 |
680 |
750 |
330 |
400 |
25 |
325 |
400 |
450 |
50 |
158 |
1230 |
650 |
380 |
50 |
32 |
|
Fryb+Rs3000 |
820 |
900 |
370 |
450 |
25 |
360 |
425 |
500 |
50 |
140 |
1130 |
650 |
380 |
50 |
32 |
B+rs dirèk monte elektrik actuateur
|
Modèl |
Branche |
A |
B |
C |
D |
E keyway |
Profondè F |
φA1 |
φA2 |
φA3 |
M |
φA4 |
|
FRYA+RS100 |
F12 |
265 |
408 |
275 |
520 |
14js9 |
50 |
φ45E8 |
φ125 |
φ85 |
4xm12 |
160 |
|
Fryb+Rs160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
φ60E8 |
φ140 |
φ100 |
4xm16 |
175 |
|
Fryb+Rs250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+Rs400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+Rs600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
φ75E8 |
φ165 |
φ130 |
4xm20 |
200 |
|
Fryb+Rs800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
φ75E8 |
φ254 |
φ200 |
8xm16 |
300 |
